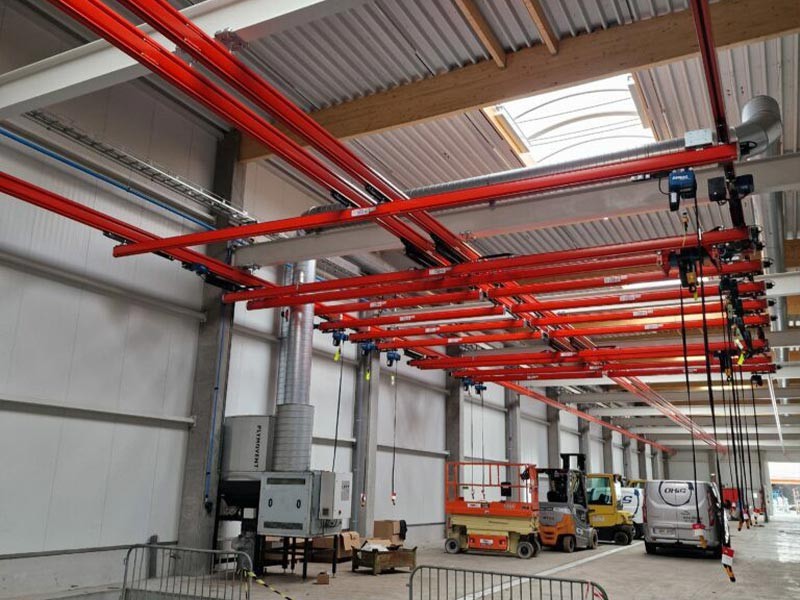

KBK轨道下沉是什么原因？先分清弹性下挠与永久位移

KBK轨道下沉只有两种性质。卸载后能自己弹回来的，是柔性轨道在载荷下的正常下挠。卸载后回不来的，是吊挂件滑移、锚固失效、屋面梁下挠或者轨道塑性弯曲。

这两种的处理方式和花的钱差一个数量级。判断错了，要么白停一次产，要么把结构隐患当成正常变形放着。

判断不用拆设备。在同一位置量三个标高，空载一次、满载一次、卸载后一次，三个数一摆，性质就定了。

一、KBK轨道下沉要先量三个标高

基准点要设在结构上，不能设在地面

量下沉先要有不动的参照。厂房地面不能当基准。工业地坪为了排水本来就带坡度，常规在千分之五到千分之十之间，20米长度上能差出100到200毫米，比要测的下沉量大一个数量级。

基准设在立柱、预埋件或者墙上的水准点上，同时要确认这个点本身没跟着屋面一起动。用水准仪，或者带毫米刻度的激光水平仪。三态测量用同一台仪器、同一个站位，换仪器等于换了一把尺。尺不统一，三个数就不可比。

三个标高分别怎么取

空载标高在葫芦停于端部、不吊载荷的状态下取。满载标高要按额定载荷配重，载荷停在跨中，因为轨道这一段的下挠集中在这里。卸载标高在葫芦退回端部、静置十分钟后取，让弹性变形有时间恢复。

量点沿轨道每隔一个吊点取一次，不要只量跨中。只量跨中会把单点下沉看成整体下挠。

三个数一比，性质就定了

这张表是后面所有判断的入口。三态量错了，后面查得再细也是白查。

二、卸载后能回弹的，是柔性系统的正常下挠

限值按跨度算，不按轨道全长算

柔性轨道的下挠限值常按跨度的1/500控制，刚性轨道按1/1000，具体数值以设计文件和技术协议为准。JB/T 10381-2013对柔性组合式悬挂起重机有专门规定，GB/T 3811-2008给出载荷组合与动载系数的取值方法。

算个具体的。6米跨度的柔性轨道，6000除以500等于12毫米。同样跨度的刚性轨道是6毫米。12毫米在车间里抬头就能看见，一根6米的轨道中间低了一指多，多数人就是看见这个才来问的。

算错的地方多半在分母。20米的轨道如果由3根6米型材加连接板拼成，支承间距仍然是6米左右，计算跨度取6米。拿20米去除500会得出40毫米，这个数没有物理意义，但验收争议里经常出现。

吊点间距1.5到2米，相邻吊点之间还有一级小下挠。2米的支承间距对应4毫米，跟跨中的12毫米叠在一起，视觉上就是一条两头高中间低的弧线。

满载时看到的那块塌，多数就是设计允许的点

下挠限值对应的条件是额定载荷、跨中位置、静态。三个条件缺一个，看到的就不是那个数。

葫芦停在跨中吊着满载工件，站在下面往上看，看到的是这条轨道在整个工作循环里的挠度峰值。它不是异常，是设计预期的一部分。

反过来，葫芦停在端部、空载状态下轨道还明显下垂，这才需要往下查。空载也垂，性质就变了。

三、卸载后回不来的，四个部位按顺序查

排查顺序按处理成本排，从几十块的紧固件查到上万的换轨。

吊挂件与轨道连接处松动

KBK的吊挂件是独立件，用螺栓夹在轨道上翼缘，或者经吊挂杆与连接板接到屋面。这一段的失效方式有三种：螺栓没按扭矩预紧、防松垫圈或螺纹胶漏装、夹紧面上有漆膜和油污。

第三种不好发现。冷轧型材出厂带喷塑或烤漆，漆膜厚度常规60到120微米，夹紧面没清掉的话，摩擦系数掉下来。螺栓的预紧力还在，实际夹持力却不够。车间振动几个月，轨道就在吊挂件里一点点往下滑。

判断痕迹很直观。看连接板与轨道上翼缘之间有没有缝，看漆面上有没有一条磨亮的横痕。有磨痕，就说明滑过。

混凝土屋面锚固失效

膨胀螺栓靠混凝土孔壁的咬合承载，长期振动下孔壁会逐渐被压碎。化学锚栓靠胶层粘结，孔内清灰不彻底、固化温度不够、钻孔正好碰到主筋，都会让锚固力打折。

单点下沉、锚栓头外露、周围有放射状细裂缝，三个凑在一起就是锚固出了问题。这类不能靠拧螺栓解决，要按JGJ 145-2013做后锚固设计和现场拉拔检验，检验数量与判定值按该规程和技术协议执行。

越力重工做混凝土屋面的方案时，锚栓位置会与结构图叠合一遍，避开主筋密集区。这一步在图上花十几分钟，能省掉现场钻孔报废重来的麻烦。

屋面梁本身下挠

KBK的吊点挂在屋面梁下翼缘，梁要承担这份集中力。原设计如果没把这台设备算进去，梁的应力比会超出，跨中下挠随之超标。

表现是一段范围内的吊点标高一起下降，卸载后也不回来。钢梁下翼缘如果出现局部鼓出、腹板有斜向屈曲纹，说明已经进入局部失稳。

这种情况安装队处理不了，要设计院复核。可行方向是加分配梁把集中力摊到多个节点，或者把吊点间距收小，让每个点分到的力降下来。

轨道出现塑性弯曲

超载、偏载、碰撞、运输堆压没校正，都会让冷轧型材产生永久弯曲。

判据是直线度。跨中拉一根钢丝，量钢丝与轨道底面的间隙；出厂技术条件通常按每米1毫米、全长不超过10毫米控制，具体以技术协议为准。侧向用同样的方法量。侧弯比竖弯危险，小车会跑偏，轮缘啃边。

越力重工自有6万平工厂，型材从原材料到成品全在厂内走完，直线度和截面尺寸由厂内控制，这类基础偏差在出厂前就能拦住，不用等到现场发现。

冷轧型材矫正以后残余应力上升，矫直段的疲劳性能会打折。能换的就别矫。

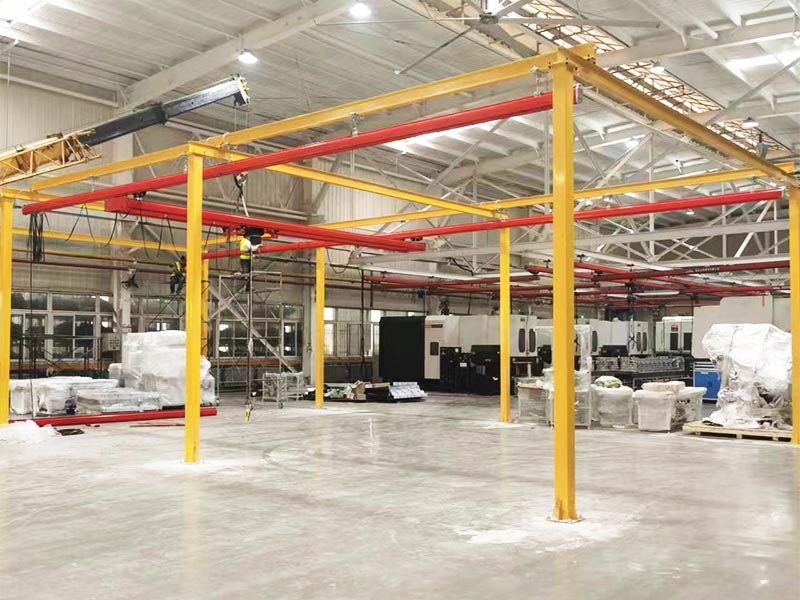

四、KBK比行车更容易被看出下沉的原因

截面高跨比小，视觉上更软

KBK-II型轨道的截面高度在180到220毫米，撑6米跨度，高跨比接近1比30。桥式起重机的主梁高跨比通常在1比15到1比20之间。人眼对这种比例敏感，比例小就判成软。

悬挂式结构把变形摆在明面上

行车轨道在厂房高处，离视线远，也没人天天抬头看。KBK挂在工位正上方，操作工站着抬头就是轨道底面，任何一点变形都躲不开。同样是12毫米的下挠，一个看不见，一个天天看见。

柔性系统的设计逻辑本身就允许变形

KBK靠球铰吊挂吸收轨道与屋面之间的相对位移，吊挂件允许一定摆角。这套设计的目的，是让结构在动载下保持柔性，不把力硬传给屋面。

允许变形与"该刚硬"的直觉相反。这也是用户头一次看到下挠就怀疑装错了的原因。

反过来，KBK也是好修的一类

吊挂件是独立件，挂在定尺型材上，螺栓连接，不焊接。要加吊点，在原有轨道任意位置补一个就行，不用拆轨道，不用动火，不用等养护。

20米的轨道，吊点间距从2米收到1.5米，是11个点变成14个点，多3套吊挂件，一个班能装完。

这是模块化系统在维护端的直接收益。越力重工给客户做存量加固，多数走的就是这一条，而不是换轨道。

五、哪几种情况必须停机

以下五条出现任意一条，先停机，不要再让它带载运行：

• 卸载后不回弹，隔一周复测继续下降

• 吊点根部有裂缝、锚栓头外露、吊挂杆歪斜

• 轨道出现侧向偏移，小车运行啃边、卡顿

• 满载下挠超过跨度的1/500，同时伴随异响

• 母材或出厂焊缝出现裂纹

"继续下降"这一条比"已经沉了多少"更关键。稳定的残余变形可以排进计划检修，还在发展的位移必须立刻停。

异响要分清来源。电机、减速器、接触器的声音，跟轨道结构变形的声音不是一回事，葫芦的电气故障和轨道的结构问题不能混着查。

六、处理顺序不能倒：从复紧螺栓到换轨道

顺序不能倒。先量，再紧，再加点。跳过复测直接换轨道，是这类问题里代价偏大的一种错误，换完可能才发现原来是三个螺栓松了。

越力重工处理的存量项目里，走到换轨这一步的比例不高。多数在第二步和第三步就收住，原因是吊点和轨道是分段螺栓连接，加固的颗粒度能细到单个吊点。

七、新装验收要留一份空载标高记录

没有基准，三年后无法判断沉了多少

这一条在验收时经常被跳过。设备装完、空载状态下，沿轨道每隔一个吊点量一次轨道底面标高，记在验收单上，附仪器型号、测量日期、基准点位置。

有了这份记录，几年后说"下沉了"才有比较对象。没有它，只能跟印象里的样子比，而印象不可靠。

满载试验的数据也要留。实测的弹性下挠值是可靠的健康基线，以后每次复测跟这个数比，比跟计算值比更准，因为计算值的边界条件在现场很难完全复现。

越力重工交付的安装记录里包含这一项。21年下来积累的现场数据也让吊点间距的取值有依据，不是每个项目都套2米，跨度、载荷、屋面形式不同，取值就不一样。

复测周期按使用强度定

单班、每天运行不足4小时的工位，一年复测一次够用。两班或三班、每天运行8小时以上、载荷接近额定的工位，建议半年一次。发生过超载、碰撞、屋面改造的，事后立刻复测一次，不等周期。

八、四个容易看错的地方

• 拿地面当基准：地坪有排水坡度，20米能差100到200毫米，测出来的"下沉"多半是坡度

• 拿轨道一端当基准：整段一起沉的时候两端一起动，量出来永远是平的

• 满载目测：看到的就是设计允许的那个挠度，本来就该弯那么多

• 把弯轨看成下沉：弯轨段本身带曲率，从某个角度看像垂，量直线度才能区分

九、设计阶段能提前消掉的五个环节

吊点必须落在梁上

落在主梁或者次梁的节点上，不能落在屋面板。屋面板的承载力只够自重和雪载，挂一台设备上去，板会先变形。

给结构专业的是单点荷载

输入要写单点荷载加动载系数，动载系数按GB/T 3811-2008取。用总重除以吊点数会漏掉载荷分布不均和动载放大，结构专业算出来的梁会偏小。

混凝土屋面按后锚固规程做设计

JGJ 145-2013对锚栓的选型、间距、边距、检验都有规定。设计阶段把锚栓型号和钻孔位置定好，施工阶段才不会现场改。

吊点间距按跨度与载荷算

2米只是常见值，跨度接近上限、载荷接近额定，或者轨道上要跑两台小车，常见值就不够用，间距得收小。

长轨道留伸缩余量

钢的线膨胀系数约每摄氏度1.2×10⁻⁵，20米的轨道遇到30摄氏度温差，长度方向有7毫米左右的变化。两端都固定死，轨道会拱起或者侧向偏移。表现出来不是下沉，但常被一起报上来。

十、三个数字判断KBK轨道下沉要不要处理

• 回弹残差：卸载后与空载的差值，2毫米以内算回弹到位

• 下挠比值：实测下挠除以跨度，柔性轨道超过1/500、刚性超过1/1000要复核

• 复测趋势：一周后再量，数值继续变大就必须停机

三个数都在范围内，观察即可，按周期复测。残差超标但趋势稳定，排进计划检修处理。趋势还在发展，先停机再谈方案。

下沉本身不是故障，回不来才是。三个标高量完，性质就定了，钱该花在哪一步也就清楚了。
