模具车间用KBK要注意什么？吊装接口、落点精度与库区覆盖

模具车间配KBK，首要判据不是"单副模具多少公斤"，而是这副模具有几个可用的吊装螺孔、什么规格。模具不是标准吊物——它没有通用吊点，只有设计时预留的吊环螺纹孔，而单只吊环的许用载荷由螺纹规格直接锁死（GB/T 825《吊环螺钉》规定：M12单只垂直起吊0.4吨、M16为0.63吨、M30为2.5吨）。所以选型顺序是：先核吊装接口能承担多少，再核装配落点要求多准，末了核模具库要覆盖多大范围——三段都过了，才轮到比价格。

一、模具吊装与其他物料吊装的三点差别

模具车间的KBK之所以不能照搬通用车间的选型逻辑，根源在于被吊物本身不同。

其一，吊点不是搬运时定的，是造模具时定的。 工件可以用吊带捆、可以用吸盘吸，模具不能。模具的吊点来自模板上预钻的吊环螺纹孔，这个孔在模具设计阶段就定了位置和规格，现场没有改的余地。一副没留吊装孔的模具，谁的吊车也吊不走——这不是设备能力问题，是模具设计问题。

第二，落点不是一块空地，是一个配合面。 模具往下放的地方是机床工作台、注塑机模板、压铸机模框，这些位置有导柱导套、有定位销、有紧固螺孔。模具必须带着精度落进去，偏差几个毫米就装不上。

第三，碰坏的成本不是"再拿一个"。 模具是精密配合件，型腔磕一下就可能报废；更麻烦的是模具通常处在生产链条上等着用，撞坏了不只损失一副模具，还牵连后面整条产线的排产。

这三点决定了模具车间的KBK配置要从三个关卡依次过：吊点关、落点关、库区关。

二、吊点关：模具的吊装接口决定设备上限

一副模具能吊多重，到底由什么决定？

这是整套配置的天花板。GB/T 825《吊环螺钉》给出了不同螺纹规格的许用工作载荷：M8单只垂直起吊0.16吨，M10为0.25吨，M12为0.4吨，M16为0.63吨，M20为1吨，M24为1.6吨，M30为2.5吨，M36为4吨。同一张表里还有侧向起吊一列，数值只有垂直方向的四分之一左右——M16垂直0.63吨，侧向仅0.16吨。

这张表解释了一个常见困惑：为什么一副800公斤的模具，配上2吨的葫芦还是吊不起来。因为葫芦的额定载荷只是"能出力多少"，真正决定能不能吊走的是模具上那几个吊环孔——如果它只有M12的孔，单只只有0.4吨，两只也不到一吨的余量就已经很紧了。

结论一句话：模具车间选KBK，葫芦吨位要选在模具吊点许用载荷之下，而不是等于模具总重。

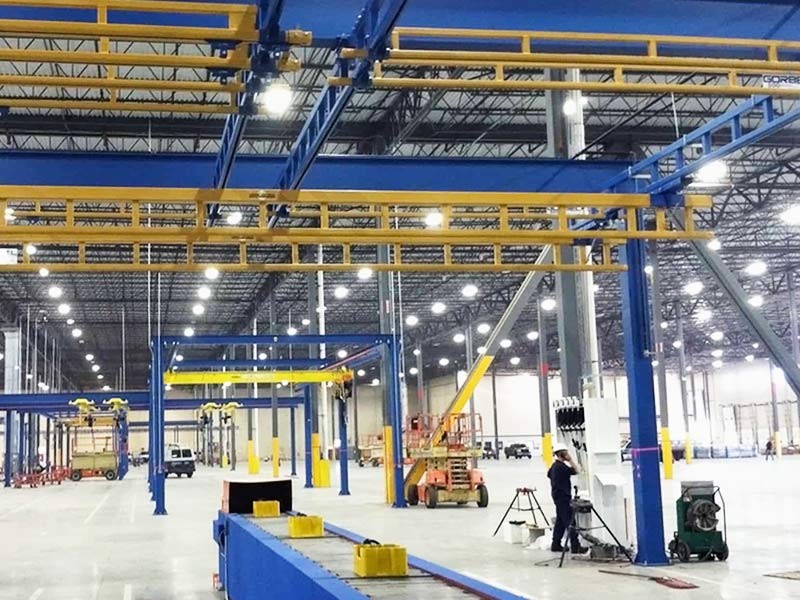

模具车间用什么起重机？

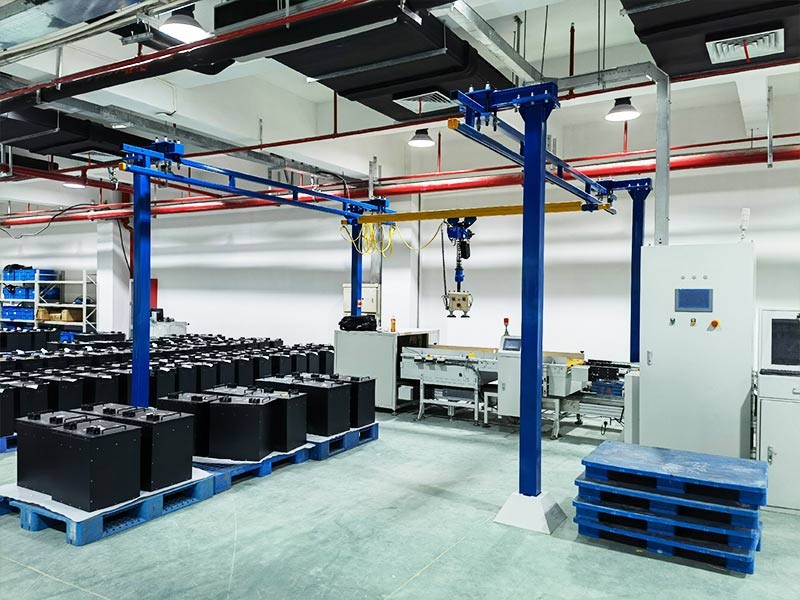

这类模具重、需要定点吊装的场合，KBK柔性起重机与KBK刚性起重机都能用，分界线在精度要求与单件重量上。柔性KBK覆盖125kg至2000kg、跨度上限10米，适合路径曲折、需要频繁调整布局的模具修配区；刚性KBK覆盖125kg至3000kg、跨度上限14米，轨道截面为闭合C型、满载下挠量小，适合需要反复起停对位的试模区与上机区。

按越力重工的现行参数口径，两类轨道的分界还体现在工作级别上：柔性常用A3至A5，刚性常用A4至A6。模具车间如果每天吊装次数在十几次量级，A3至A4够用；如果伴随高频换模、一天几十次起吊，就要按A5及以上核对。

一副模具有几个吊点才够用？

模具行业有一条实操惯例：吊环规格小于M16时，即使模具不重也建议用两只吊环，为的是避免单点受力时模具偏转。重量超过10吨的模具，通行做法是用两根钢丝绳配合四只吊环（双吊四环），每只卸荷件的载荷能力不低于模具重量对应的档位；10吨以下的模具，单根钢丝绳双吊环即可。

多吊点吊装有个容易算错的地方：四个吊点分摊的载荷不等于总重除以四。 钢丝绳夹角不同、模具重心偏移不同，各吊点实际受力会有明显差异。所以在核算吊点是否够用时，要按受力不利的分布留余量，不能简单平均。

吊环要拧进去多深、偏多少角度才算安全？

螺纹的拧入深度是硬指标。 《大型一体化压铸模具技术条件》第7.2.1条要求，模具零件质量超过15kg时应设计吊装螺纹孔，且有效起吊螺纹深度不应小于螺纹直径的1.5倍。换算一下：M20的吊环至少要拧进去30毫米。拧不到这个深度，吊环的承载能力就达不到标称值：螺纹是受力部位，咬合不足会在起吊瞬间直接拉脱。此外，吊环面要与模具安装面贴合，若因孔口未倒角而贴不上，必须加垫片找平——不能靠"拧紧一点"硬压。

倾角是另一个隐形折减项。 GB/T 825表格里的数值是轴向拉力下的许用值。一旦拉扯方向偏离轴线，许用值就会大幅下降：偏离30度左右约降到六成，偏离45度约降到五成。如果吊点只能侧向受力，正确做法是改用可旋转的环形吊环（环体可随受力方向转动），而不是让普通吊环硬扛侧向力。

还有一个前提：吊环本身必须是整体锻造件。 GB/T 27696-2011《一般起重用4级锻造吊环螺栓》明确规定，该标准不适用于非整体锻造的吊环螺栓。模具行业常见的弯曲钢筋吊环、焊接吊环，都不在这份标准的覆盖范围内，不能按标准载荷表取值。模具车间在核吊点之前，先要确认用的是什么吊环。

模具上没留吊装孔怎么办？

这种情况KBK解决不了，只能靠专门吊具或补做吊点，不能靠加大葫芦硬来。可行的方向有三个：其一，先确认模具零件重量是否超过15kg——《大型一体化压铸模具技术条件》第7.2.1条要求超过15kg的模具零件应设计吊装螺纹孔，若是则属设计遗漏，应联系模具方补钻；其二，改用专门设计的托底式或夹持式吊具，但这类吊具需要单独做强度论证；其三，评估修模是否划算。用吊带绕绑重模具是行业里明确不建议的做法，模具棱角会割伤吊带，重心也不可控。

三、落点关：模具装配接口决定精度等级

模具往机台上装，KBK要满足什么？

模具往上装的过程，先要保证两件事：水平、不碰撞；至于起升速度要慢到什么程度，另起一节说。

水平。 模具起吊后要检查是否保持水平，不允许左右或前倾斜，只允许极小的后方倾斜。模具自带导柱导套，一旦倾斜着往机台上落，导柱会先顶住、越推越卡，强行推入会拉伤导柱。

不碰撞。 模具往注塑机、压铸机上装的时候，机台上有四根格林柱（导柱）横在中间，模具要从柱间穿过。这些柱子表面有精度要求，撞一下产生划痕，后面每一副模具的导向都会受影响。通行做法是在格林柱上加装衬垫防护（橡胶垫厚度不低于5毫米），并且在模具进入柱间之前由一人在机台定模板上方指挥对位。

双速葫芦是不是非配不可？

把模具精确落到定位销或模板螺孔上，需要低速微动能力——这正是双速或变频葫芦存在的理由。单速葫芦只有额定一档速度，通常是每分钟8米，用来搬运没问题，但要在一个销孔上对准，按一下窜一截、松手还可能滑一点；双速葫芦的慢速可调到每分钟1至2米，配合变频控制能做到更细的微动。需要精密对位的模具上机工况，双速或变频是配置的分界点，不是可选项。

试吊这一步为什么不能省？

当模具重量接近或达到设备额定载荷时，标准做法是先做小高度短行程试吊——把模具吊起几十毫米，停一下，确认吊环没有松动、绳索没有异响、模具重心没有偏转，再以较低高度吊运到机台附近，随后慢速升到安装位置。模具吊装通常要求两人作业，一人操作、一人监控，操作者与模具保持1米以上水平距离，严禁站在吊物下方。

试模作业对KBK有什么额外要求？

试模是把新模具装上试模压机或试模注塑机跑一遍，验证成型效果。这个环节的吊装特点是次数多、单次时间短——一副模具可能要在试模机上装拆好几轮。这意味着两点：一是工作级别要按实际频次往上核，不能按"偶尔用一下"配A3；二是轨道要覆盖试模机上方以及模具暂存位之间的路径，让模具不用落地就能在"待试区—试模机"之间往返。

四、库区关：模具库与模具架的配置

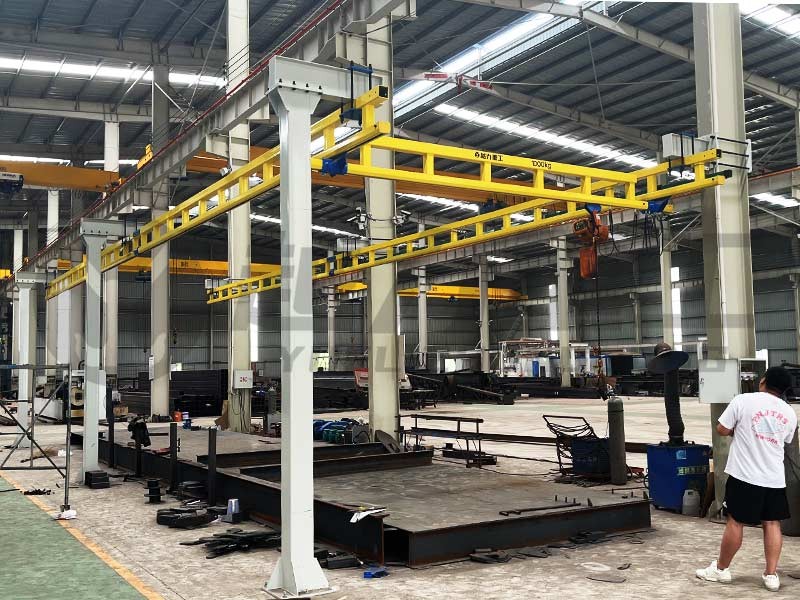

模具库的KBK怎么布置？

模具库存放的是不在机台上的模具，数量可能几十副到几百副。KBK在库区的作用不是替代模具架，而是把模具从架子上取下来、再送到需要的地方，中间不让模具落地。

库区配置要看三个数：模具架层高、层载、通道宽度。

模具架的层净高要按模具顶端加100mm至150mm留余量，这个余量既要放得下模具本体的凸起，也要算上吊环露出的高度——很多人按模具本体高度定层高，装的时候才发现吊环顶住了上层横梁。

KBK轨道在库区通常沿货架通道上方布置，轨道中心线要对准货位中心，这样葫芦悬下来正好在模具正上方，吊装时不需要斜拉。斜拉是模具吊装里明确禁止的动作：斜拉会让吊环承受侧向力，而侧向许用值只有垂直方向的四分之一。

模具为什么不能直接落地？

模具车间有一条通行原则：模具要么在机台上，要么在架子上，要么在吊具上，不直接落地。 原因有三：一是模具底面常有定位键、模脚或水路接口，落地容易磕碰；二是模具在潮湿地面上容易生锈，尤其是型腔面；三是落地后要再吊起来又要重新找吊点，多一次起吊就多一次风险。

这条原则反过来要求KBK轨道覆盖到位：从库区货位、到拆装工位、到试模机、到机台，这几个点位之间应该形成连续的吊装路径，中间不断档。断档的那一段就只能靠叉车或人工推车过渡，模具就得落地。

模具要翻转过来修的时候怎么吊？

翻转动作用翻模机完成，不靠吊车在空中翻。模具维修和保养时常需要把模具翻转过来，看背面、拆顶针板。这个动作不能用吊车吊着在空中翻转——模具自重加上翻转惯性，很容易失控脱钩。正确做法是用专门的翻模机，把模具放上翻模板、与轴线对齐后再翻转。KBK在这里的作用是把模具送到翻模机上、再从上面取下来，翻转动作本身交给翻模机。

五、模具车间四个区域的配置差异

模具车间不是单一场景，按作业内容至少分四个区，各自对KBK的要求不同。

四个区里，加工装配区和试模区对精度的要求偏严，因为这两处都要往配合面上落；库区对覆盖范围的要求偏大，因为覆盖的路径较长；修模区对动作配合的要求偏高，因为要跟翻模机、清洗设备衔接。一套方案很难用一个标准覆盖四个区，常见的做法是按区分别配置，再在区间用道岔或转接段连起来。

六、按模具重量分档的配置参考

下面是按模具单件重量给出的配置参考区间，实际项目仍要按吊点规格、跨度与工作级别复算。

这张表里有一个容易被忽略的错位：模具重量在某个档位，但吊环规格可能配得偏低。 一副800公斤的模具如果只留了M12的孔，按表应该配1000kg的葫芦，但吊点只允许0.4吨每只——这时候要么用三只以上吊环分摊，要么联系模具方确认吊点设计，不能直接按表格选葫芦。

七、哪些模具工况不适合用KBK

诚实说清边界，比一味说"都能用"更有参考价值。

单件超过3吨的模具。 越力重工的刚性KBK轨道额定载荷上限为3000kg，超过这个量级就不在KBK的常规覆盖范围内，应改用桥式起重机或欧式起重机方案。

需要在空中长时间悬停的工况。 模具吊装规程普遍要求模具不得在空中长时间停留，起吊者也不得长时间离开现场。如果工艺上有长时间悬吊的需求，说明流程设计有问题，而不是靠加大设备解决。

吊点缺失或吊点规格严重不足的模具。 如果模具没留吊装螺孔，或者孔位偏在一边导致重心严重偏移，KBK本身解决不了——这是模具设计的事，需要先补吊点或改用专门吊具。

需要靠吊车翻转的工况。 如前所述，翻转应交给翻模机。如果车间条件确实放不下翻模机，需要与厂家专门论证吊具方案，不能按常规配置硬上。

有防爆、可燃性粉尘或腐蚀性气体环境的模具车间。 柔性KBK的专用标准JB/T 10381-2013明确不适用于易燃易爆、可燃性粉尘及有腐蚀性气体环境，也不适用于吊运熔融金属与易燃易爆物品。这类环境要另走方案。

八、三个数字记住模具车间KBK的配置顺序

把上面的内容压成三个数字和一条顺序：

头一道是1.5。 吊环的拧入深度不低于螺纹直径的1.5倍，M20就要拧进去30毫米。这一条不满足，吊点的许用载荷就不成立，后面所有计算都白做。

第二道是四分之一。 侧向起吊的许用载荷只有垂直方向的四分之一左右。所以轨道中心线要对准货位和工位中心，让葫芦竖直下挂、不斜拉；斜拉等于把吊点能力砍掉四分之三。

第三道是3吨。 KBK刚性轨道覆盖到3000kg，这是这套系统与桥式起重机的分界。超过这个量级，选型方向就变了。

配置顺序则是：先看模具吊点能不能吊（吊点关）→ 再看落点要求多准（落点关）→ 再看库区路径要多长（库区关）→ 三段都过了再比价格。 越力重工自2003年起深耕KBK起重机领域，累计超过21年定制经验，自有6万平工厂按国标高强度原材生产，轨道经精细抛丸、喷塑与高温烤漆处理，在模具车间的吊点核算与库区路径设计上有成系统的现场经验；服务网络铺到27省的36处网点，可承接从测量、设计、出图到安装、售后的全流程项目。把模具清单和吊点规格先整理出来，比直接问"这套多少钱"要快得多——因为模具车间的KBK方案，答案就藏在模具身上那几个孔里。
