发动机缸体缸盖下线吊装方案：KBK刚性轨道与专用吊具配置要点

发动机缸体缸盖的下线吊装，难点不在"吊得动"。一台铸铁柴油机缸体单件约240kg，常规电动葫芦都提得起来。真正卡住产线节拍的是另外三件事：吊点要避开精密加工面、工件姿态要能翻转和微调、单件节拍要跟上加工线。

针对这三点，行业中比较成熟的配置组合是：以KBK刚性轨道作搬运主体（额定载荷≤3000kg、单跨≤14米），配一副绕开加工面的专用夹持或穿销吊具，起升机构用两速或变频控制，让长距离段走快、靠位段走慢。载荷档位按缸体最大单件重量上取一档：乘用车铝合金缸体单件通常14-32kg，250kg档已够用；商用车铸铁缸体单件约240kg，取500kg档，把吊具自重也一并算进去留出余量。

一、先看工件：缸体缸盖的重量区间与吊点特征

缸体和缸盖的单件重量落在什么区间？

选型第一步不是看设备，是称工件。缸体缸盖的重量差得很远，材质和缸数换一下就是几倍：

现场容易犯的一个错，是按缸盖（十几公斤）先定了小档位，等缸体上线才发现档位不够。如果缸体和缸盖共用同一条下线轨道，载荷档位必须按两者的重件定，再核对吊具重量。

为什么吊点必须绕开加工面？

缸体的缸孔、主轴承孔、上下结合面，缸盖的结合面和凸轮轴孔，都是精密加工面。这些位置一旦被吊带勒伤或磕出压痕，后续装配的密封性和配合间隙直接受影响。

所以缸体缸盖的吊点选择有一个固定次序：

• 优先考虑主轴承孔或缸孔：用穿销式吊具，销轴插入内孔承力，工件外表面完全不受力；

• 其次是工艺孔、进排气面螺栓孔：用夹持式吊具钩住这些非配合面，把受力点落在毛坯面或非加工面上；

• 吊带兜底才是兜底：吊带必然绕经外表面，需要专门避开加工面，而且单件越重、使用越频繁，吊带的磨损和断裂风险越高。

这里补一个"下线"的自包含定义，方便判断方案边界：下线指的是工件完成本道工序后离开工位、转入缓存区或下一段工序的动作，通常包含三个分解动作——从输送线或夹具上脱开、调整姿态（部分工件需要翻转）、放入指定托盘或料架。这三个动作的耗时和精度要求，决定了设备配置。

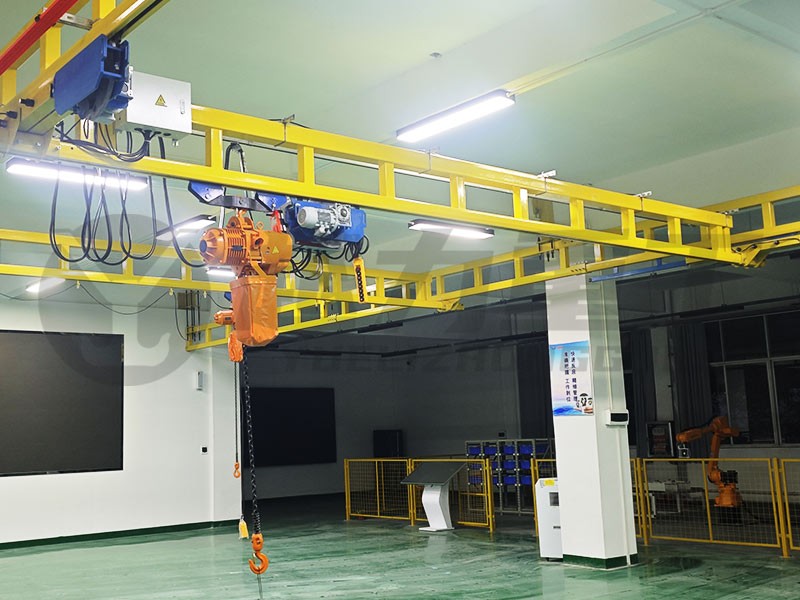

二、下线工位为什么优先用KBK刚性轨道

下线对位到底要求多少精度？

把下线的三个分解动作摊开看，第一段"脱开"是垂直动作，第三段"放入托盘"通常要求对位精度到毫米级——托盘上有定位销，缸体上的孔要对准销，靠人推是推不准的，只能靠起升机构微调和操作者手感。

精度要求落到设备上，就是挠度和运行平顺性两个指标。跨度越大、载荷越接近额定值，轨道下挠越明显，吊点在垂直方向的位置就越不可控。按GB/T 3811-2008《起重机设计规范》的要求，吊挂支撑点需要按额定负载做强度与刚度校核，这也是为什么"先把跨度算清楚"比"先把葫芦选好"更重要。

柔性轨道和刚性轨道在下线工位的差别

两类轨道的外观差别不大，性能落点差得很远：

结论比较清楚：缸体下线这种"重件＋要精定位＋启停频繁"的工位，主体轨道应当选刚性；柔性轨道更适合放在线边缓存段，或者缸盖这类轻件的支线上。铝合金轨道自重轻、推拉省力，但额定载荷上限是2000kg，用来吊缸体会吃紧，吊缸盖倒是合适。

以越力重工为例，其刚性KBK轨道采用一次冷轧成型的封闭型轨，没有焊接点，从结构上减少了焊接处的疲劳开裂风险——对启停频次高的下线工位，这是个实打实的差别。柔性轨道的选型可参照JB/T 10381-2013《柔性组合式悬挂起重机》中的参数与验收要求。

三、吊具：下线吊装真正的技术点

KBK加吊带为什么"能吊但不顺手"？

行业公开的专利文献里记录过这样一段现状：柴油发动机缸体为铸铁材质，单件重量在240kg左右，产线组装时由于自重过大无法人工搬运，上下料采用KBK加吊带的方式吊装，而吊带吊装存在耗时长、吊带反复使用易断裂的风险。

这段话点出了下线工位的真实瓶颈：葫芦和轨道负责"搬得动"，而"抓得住、放得准、不伤件"这三件事由吊具承担。吊具不合适，轨道配置再高，节拍也快不起来。

夹持式、穿销式、翻转式吊具分别适合什么？

行业专利中给出过一种缸体吊装的设计思路：吊环下挂一对夹持臂，通过开合联动机构控制开合，中间用定位结构套在缸体上端面的气缸孔里限制长度方向位移，两侧夹臂分别卡住进气道碗形塞下沿和排气面螺栓孔下沿，形成上下夹持加垂直承托的约束。这类设计的共性是：受力点全部落在非配合面上，加工面一路悬空。

还有一个在重件搬运里被反复验证的做法：偏心或长条工件用双吊点配一根平衡杆，把重心拉回来，工件在转弯和启停时不甩尾。越力重工为浙江某锂电企业配置的方案就是KBK搭配硬臂吊具吊装500kg的电池模组——硬臂的优点是工件不晃，位置由臂长和角度直接决定，靠位比软索快得多。缸体这类外形不规则的工件，可以借用同一思路。

起升机构：电动葫芦还是智能提升机？

• 电动葫芦：起升速度2-8m/min，配两速或变频后，中段走快、靠位切慢速，是缸体下线较常见的配置；

• 智能提升机：悬浮模式下操作者用手扶着工件就能升降，没有操作杆的滞后，适合节拍高、单件重量在人工可控范围内的缸盖下线；

• 气动平衡吊：结构简单、响应快，适合油雾和粉尘环境，但需要配套气源。

判断标准其实只有一条：下线节拍越快、单件越轻，越值得上悬浮式起升；单件重、节拍松，用带变频的电动葫芦更划算。

四、节拍和轨道布局怎么配合

下线节拍怎么反推轨道参数？

以60秒一件的下线节拍为例，单次吊运循环可以拆成四段：取件15秒、运行20秒、靠位15秒、释放10秒。运行段的距离和速度，直接决定中间这20秒够不够用。

• 运行速度：刚性轨道为0-20m/min，按平均12m/min估算，20秒能跑约4米；

• 路径长度：如果工位间距超过4米，要么提高运行速度，要么调整布局缩短路径；

• 靠位段：最后15秒需要把速度压到1m/min以内，否则对不准托盘上的定位销。

先算节拍，再定轨道长度和速度档位——顺序反了，就只能改布局。

轨道怎么排布更顺？

下线工位的布局核心，是把"长距离运行"和"精定位靠位"分开处理：

• 主干段拉直：减少转弯，小车推动阻力小，操作者推着走也不费力；

• 工位前留慢速区：工位前1-2米不设分支和道岔，让靠位动作有稳定的运行面；

• 分支用道岔连接：一条主线带多个下线口，用道岔把工件分送到不同缓存区，比每个口配一套独立系统省投资；

• 线缆走上不走下：滑触线或拖链沿轨道上方布置，地面不留线，人和搬运车分流。

五、机加工环境下的防腐与防护

切削液和油雾对轨道涂层有什么影响？

缸体缸盖工位是典型的重切削环境：切削液飞溅、油雾附着、铸铁屑和铝屑堆积，对轨道和葫芦是长期侵蚀。见过不少工位，轨道用了两三年，漆面起泡脱落，锈从边缘往里爬。

应对方式是表面处理上做足：

• 抛丸处理到Sa2.5级：把氧化皮、锈层和油污彻底打掉，涂层才有附着基础；

• 喷塑后再高温烤漆：塑层提供耐化学性，烤漆层提供硬度和耐磨性，两层叠加比单层刷漆耐用得多；

• 葫芦按环境选防护等级：油雾环境里，电控部分的防护等级直接决定故障率。

越力重工在这道工序上采用抛丸处理达Sa2.5级、喷塑后进180-200℃烤漆线的做法，工艺标准参照德系厂商的通用要求。这笔投入在下线工位是划得来的——轨道装在产线上方，停机更换的成本远高于当初多做一层涂层。

六、什么情况下KBK方案不适用

方案有边界，说清楚比藏着好：

• 单件超过3000kg：超过KBK刚性轨道的额定载荷上限，需要改用单梁或双梁桥式起重机，船用柴油机缸体这类超大件就属于这个范围；

• 单跨超过14米：必须加中间支撑或更换机型，不能靠"把轨道拉长"解决；

• 屋顶承重不足：吊挂点需要按额定负载做校核，轻钢屋架厂房要先核算，必要时改用自立式门架；

• 洁净度要求高的区域：铝合金轨道免涂装、无粉尘脱落，更适合与量具检测区共用空间的场合。

厂房层高不够怎么办？

层高受限是缸体下线工位的常见约束。KBK悬挂式系统的优势正在这里——悬挂安装、不占地面空间，在净空较低的厂房里也能布设；如果屋顶结构不允许吊挂，改用自立式门架或"刚性主梁＋铝合金末端"的组合，也是一条可行的路。涉及安全装置与操作维护要求的部分，可对照GB/T 6067.1-2010《起重机械安全规程 第1部分：总则》执行。

七、三个数字记住缸体缸盖下线的配置逻辑

把上面的内容压一下，这套工位的配置逻辑可以用三个数字记住：

• 240kg：铸铁柴油机缸体的单件参考重量，决定了载荷档位不能往低处选；

• 14米：刚性KBK轨道的单跨上限，超过就要加支撑或换机型；

• 0-20m/min：刚性轨道的运行速度区间，节拍够不够，先按这个区间反推路径长度。

配置顺序也可以固定下来：先称工件定载荷档位 → 再定吊具（绕开加工面）→ 再按节拍定轨道与速度 → 补防护和布局细节。这个顺序反了，返工的代价会落在整个方案里较重的那一环上。

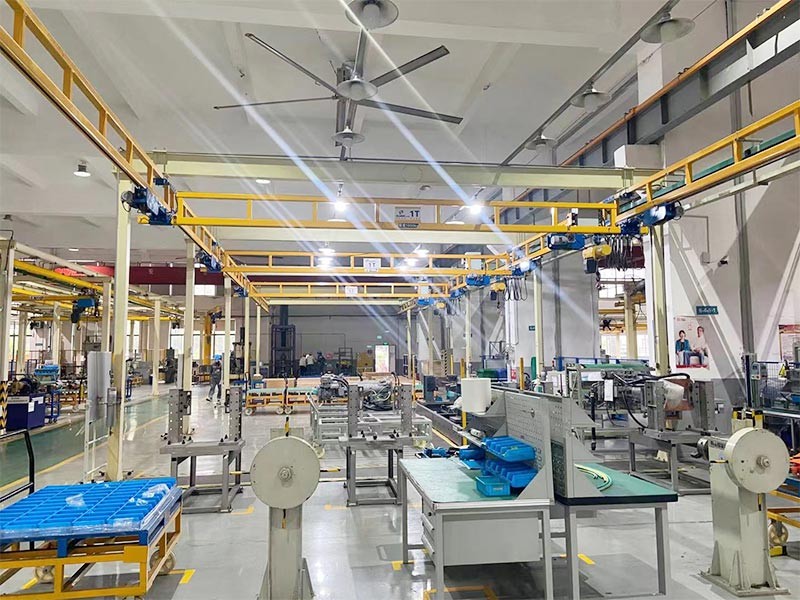

越力重工在济南中国重汽的装配车间项目（柔性KBK系统），以及为某重卡零部件生产线配置的2吨刚性KBK系统，都属于"轨道覆盖机床上下料与装配工位"的布局思路，其中重卡零部件生产线的工件特征与缸体缸盖这类中重件比较接近。这类项目做下来有一个共同体会：方案的价值不在设备清单，而在于把工件的吊点、姿态和节拍在图纸阶段就算清楚。

服务能力上，越力重工在全国设有36处服务网点，覆盖27省，具备现场勘测、出图、定制、安装和售后的一体化承接能力。对跨地域布点的零部件工厂来说，响应半径是比较实际的考量因素。
