有柱子的异形车间，轨道走向是被既有结构约束出来的，不是从工位图上画出来的。可行的做法按顺序只有三步：先量柱距与柱顶净空，再在贴柱绕、跨柱穿、分段接三种走法里选定其一，最后用分区把不规则空间切成几个规则段。
判断依据是三个数：柱距、净空、跨度。顺序不能颠倒——先定跨度再回头躲柱子，是最容易返工的做法。

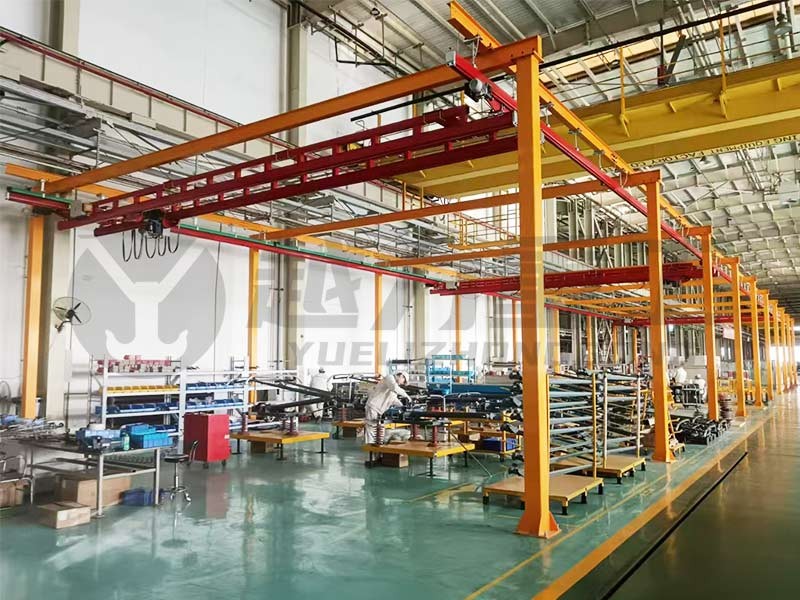

一、异形车间里，"按工位画线"这个思路要换
规则车间里，工位排列方式基本决定了轨道走向：一字排列配直线轨道，L形排列配转角，岛式排列配环形。这套对应关系在标准厂房里一直管用。
异形车间多了一个前置约束：柱子。柱子的位置是既定的，不能挪。轨道走向必须先服从柱子，再考虑工位。
打个比方：规则车间里你在画一条线路，异形车间里你在找一条缝。前者是设计问题，后者是求解问题。
绕柱方案的实质，是把三条线同时解出来：
中心线——轨道在平面上的走向，受柱位和柱距约束
标高线——轨道在竖向的位置，受柱身附挂物和屋面的双重约束
悬挂点线——承载点落在哪里，受屋面结构或专门支撑梁的约束
三条线里任意一条定不下来，方案就落不了地。只画中心线不看标高，是异形车间返工的常见来源。
判断一个车间算不算异形，看两件事：柱距是否一致、柱子是否成排。柱距一致、成排排列的，仍可按规则车间处理；柱距不一致，或柱子中间夹着设备基础、管井、地坑的，就需要走下面这套方法。
二、动手前先量三类尺寸
柱距和柱截面，量到什么精度？
柱距直接决定两柱之间能留出多大的通行宽度。工业厂房的柱距常见在6米、7.5米、9米这几档，但异形车间经常出现一侧6米、另一侧9米的混排，中间还夹着加柱。
量柱距之外还要量柱截面。方柱400mm×400mm和500mm×500mm，绕行时留给轨道的净宽差100mm。这个差值看着小，但在净宽本就紧张的位置，100mm决定了轨道是贴着柱边走，还是只能抬高走。
量柱距要沿轨道可能经过的每一条轴线分别量，不要只量一条轴线就套用全车间。
柱子身上挂了什么？
这一项比柱子本身更容易漏。柱身常见附挂物包括：
消防喷淋主管与支管
电缆桥架与母线槽
照明线槽
压缩空气管道
原有行车轨道牛腿
柱子占500mm，柱边挂出去的管道和桥架可能占800mm。实际可用通行净宽要按"柱面加附挂物外缘"计算，不是按柱面计算。
有一个容易忽略的细节：附挂物的标高往往不一致。同一根柱子上，喷淋管在低处、桥架在高处，绕行路径的标高就得按最低的那个附挂物来定。
柱顶到屋面的净空还剩多少？
这个尺寸决定"从柱子上方跨过去"这条路走不走得通。
要核算的是一整条高度链：屋面结构下缘 → 吊架 → 轨道 → 行走小车 → 葫芦本体 → 吊钩最高位。整条链加起来才是系统的占用高度。
常见的一种误判是只量了轨道本身的高度，忘了葫芦本体和吊架。等设备运到现场，才发现柱顶到屋面的余量不够。

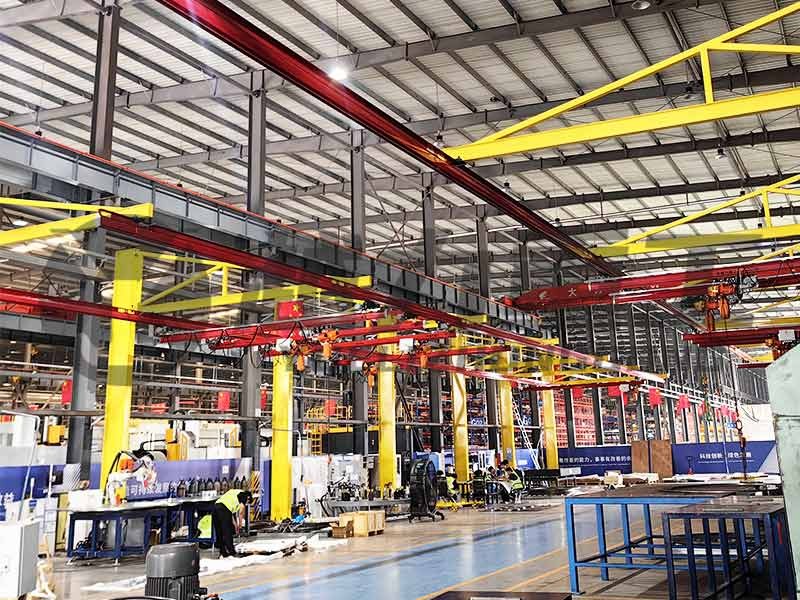

三、柱子挡路时，轨道只有三种走法
贴柱绕：从柱子侧面绕过去
前提是轨道标高低于柱身附挂物的底缘，且柱边到轨道外缘留得出运行与检修间隙。
这种做法采用得较多，因为不改标高、不动结构。局限是柱子密集区会让轨道变成一串小折线，转弯数量上升，手推操作变重。
跨柱穿：从柱子上方跨过去
前提是柱顶到屋面的净空足够容纳整条高度链。做法是把轨道标高抬到柱顶之上。
适用场景是柱身挂满管道、侧面已经没有通行余量的位置。代价是标高抬上去之后起升高度被压缩，需要重新核算吊钩能到达的最低点——如果最低点满足不了工艺要求，这条路就不成立。
分段接：在柱子处分段，各自成体系
这种做法把柱子当成天然的分界线：柱子左侧一套系统，右侧另一套，两边不跨越。
适用两种情况：一是柱子两侧的净空标高不一致；二是柱子两侧本来属于不同功能区，不需要互通。
它还有一个隐含价值：方案可以分批实施——先做产量大的那一侧，另一侧后续再接，投资节奏更可控。
三种走法的对照
走法 | 前提条件 | 主要代价 | 适用场景 |
贴柱绕 | 侧面净宽够，绕行处无重附挂 | 转弯数量增加，折线变多 | 柱距较大、柱身附挂少 |
跨柱穿 | 柱顶到屋面的净空够整条高度链 | 起升高度被压缩，需重算吊钩行程 | 柱身挂满管道、侧面无余量 |
分段接 | 两侧荷载能各自独立成体系 | 需两套悬挂体系，悬挂点总量上升 | 两侧标高不一致或功能区不同 |
四、轨道能不能直接固定在柱子上？
要看柱的性质和承载核算，这不是安装现场能定的事。
钢结构柱：不建议在柱翼缘上现场打孔或随意焊接，这会削弱柱截面。常见做法是在设计阶段预留连接件，或在柱上预先焊接节点板，由原结构设计单位核算。
混凝土柱：采用化学锚栓固定需要做拉拔与承载力核算，柱内钢筋位置也需探测避让。
水平承载能力：KBK运行时会同时产生竖向荷载和水平力——小车启动、制动、转弯时都有。柱子原本按竖向受力设计，加装轨道之后是复合受力状态，需要一并核算。
那"贴着柱子走"有没有这个问题？
没有。贴柱绕只是利用柱子旁边的空间，悬挂点仍然落在屋面结构或专门设置的支撑梁上，柱身不参与承载。
这两者最需要分清的一点是：用柱子的位置，和用柱子的力气，是两回事。
以越力重工为例，现场勘测环节会把柱身附挂与结构条件一起记录，出方案图时把每个悬挂点的落位明确标出，避免安装阶段才发现某个点挂不住。
什么时候需要请原结构设计单位复核？
出现以下任一种情况，建议在方案定稿前完成复核：
悬挂点要落在柱身或原有结构梁上
单点荷载明显高于该处原有构件的设计余量
屋面为轻钢结构或年久失修的老厂房
需在原有构件上焊接、开孔、植筋
复核不通过的，回到第一种走法，把悬挂点全部落在新增的支撑梁上，用独立体系绕开原结构。这一步走回头路，比安装到一半停下来便宜得多。

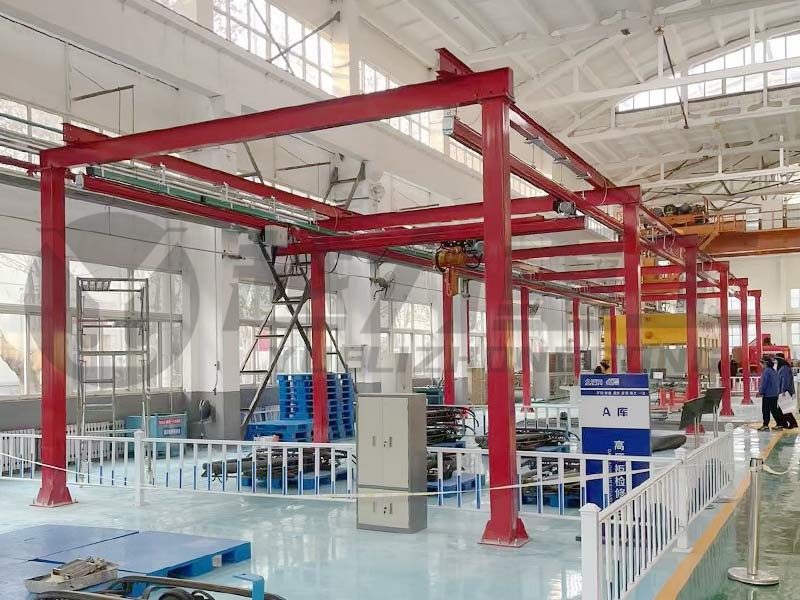

五、车间是不规则的，分区是个好办法
面对不规则空间，比"画一条大环线"更稳的做法是分区。
分区的边界优先选在柱子连线上。柱子本身就是结构分界，沿着柱子把车间切开，比在空地上切更自然，也更容易在图纸上说清楚。
分区之后能拿到几项确定的好处：
每个区内部变规则（矩形、L形），选型参数可以单独定
各区的起重量、跨度、轨道形式允许不一样
区与区之间用道岔或转接段衔接，衔接点数量可控
后续扩展时只改一个区，不影响其他区
分区的判断标准是：一个区内部的搬运需求是闭环的。如果某个工位的物料必须跨区流转，就把那个工位单独拎出来，在衔接段上处理。
分区的另一个好处是出图清晰。以越力重工的做法为例，异形车间方案通常按区分别出图，每个区标注自己的起重量、跨度与悬挂点编号，安装队按区推进，某一区调整不影响其他区的进度。这种拆法在改造项目里尤其适用——可以按生产排程分批停线、分批施工。
分区做几块比较合适？
一般控制在2到3块。分得过多，衔接段的道岔数量上升，反而增加成本与故障点。分区的收益来自"每块变规则"，不是来自"分得多"。
六、绕行要付出的代价，要提前算进方案
绕行不是免费的，它至少带来5项成本：
路径长度增加：一个90度转弯，按转弯半径1.5米计算，弧长约2.4米，两端还要各留过渡直线段
转弯数量增加：转弯越多，小车通过阻力越大，手推越费劲
道岔数量增加：多一条分叉就多一组道岔，同时多一个需要日常检查的部件
悬挂点增加：路径变长，悬挂点数量随之上升，常规间距1.5米到2米一个
标高冲突概率上升：路径拉长之后，与管道、桥架的交叉机会变多
评审方案时有一个问题值得反复问：这个弯能不能不拐？如果两个工位之间的物料流转频率很低，用人工转运替代绕行轨道，往往比多拐两个弯更划算。
把转弯数量单列成一张核对表，是越力重工在异形车间方案评审中的常规动作：每一个转弯都标注它服务哪几个工位、流转频率多高、有没有替代路径。标不出理由的弯，在评审阶段就会去掉。
七、三个数字记住绕柱方案的判断顺序
这三个数字是柱距、净空、跨度。
先看柱距：决定柱子之间留不留得出通行净宽，也就是能不能"贴柱绕"
再看净空：柱顶到屋面的余量够不够容下整条高度链，也就是能不能"跨柱穿"
后定跨度：前两项都不满足时，用分区把空间切小，再用小跨度方案逐块解决
顺序不能颠倒。先定跨度再倒推柱子，是最容易返工的做法。
柔性KBK跨度上限10米、刚性KBK跨度上限14米、铝合金KBK跨度上限9米——这些是选型时的可用区间，但用哪个区间由柱距和净空决定，不由载荷决定。
越力重工在非标项目上的常规流程是：现场勘测记录柱网与附挂条件 → 出轨道走向方案图 → 标注悬挂点落位与分区边界 → 安装。轨道采用国标Q235B结构钢，抛丸达到Sa2.5级，冷轧、喷塑与烤漆工序在自有6万平方米工厂内完成。全国36处服务网点覆盖27省，轨道框架提供5年质保，核心技术团队自2003年起深耕起重领域。
这类工厂与网点布局在非标项目上的意义很直接：柱网条件与生产能力需要反复对齐，现场能出方案、工厂能改图纸，返工次数会少很多。
