汽车零部件车间的KBK怎么布局？工序分区与标准布局方案

汽车零部件车间的KBK布局，判断依据是零部件的工序路线，不是工位的几何形状。可行做法分三步：先按工序路线把车间划成3到5个物料流分区（来料、机加、清洗检测、装配、发运），每个分区用一种适配的轨道组织方式（群组覆盖、沿线贯通、主支分流、点对点），再用一条跨分区的干线加各分区支线，串成"干线层＋支线层"的两层网络。布局是否合理，用三个判据校核：每个进出料接口是否都落在覆盖范围内、葫芦与吊物路径会不会互相打架、单次搬运时间能不能压进产线节拍。

一、汽车零部件车间的布局，为什么不能照搬通用做法

汽车零部件车间有三个别处不一定都有的变量，布局必须先把它们算进去。

一是工序链长。一个典型的汽车零部件车间，零件进场要走毛坯入库、粗加工、精加工、清洗、检测、装配、发运这么多道工序，每道工序都有自己的进出料口。工序之间的搬运量，往往比工序内部的还大。

二是多品种混线。同一条线今天做A车型的支架，下周换B车型的同类件，零件尺寸和重量都会变。布局如果只按当前这一种零件排，换型就得动轨道。

三是物流容器化。汽车零部件车间很少直接吊散件，多是连料架、周转箱、工位器具一起吊。轨道要覆盖的是容器的取放点，不是工位台面的中心。

通用车间那套"工位排好了、再去选轨道"的顺序，在这里会漏掉接口位置和换型需求。汽车零部件车间的布局顺序应该反过来：先画工序路线，再定分区，然后才排轨道。

二、布局的首要依据是零部件的工序路线

工序路线长什么样？

工序路线就是这张零件的加工流转清单：从哪台设备进、从哪台设备出、中间经过哪些处理环节、在哪一步下线。把它画成一条带接口点的线，布局就有了一半答案。

轨道应该对准工位中心，还是对准上下料口？

对准上下料口。这是汽车零部件车间布局里容易被忽略的一条。

工位的几何中心通常是机床主体的位置，而真正需要起吊的点在机床的进料口、出料口、料架位、检测台这些接口上。轨道如果按工位中心拉直线，接口反而落在覆盖范围外，工人还得把工件从接口搬到轨道下方——KBK的价值被削掉一半。

判断方法很简单：把车间平面图上所有"需要起吊的点"标出来（一般都画成小圆圈），再看轨道覆盖范围能不能把每一个圈都罩住。罩不住的圈，就是后面的人工搬运堵点。

一个工序接口布局的假设性演算

假设一条加工线有4台设备一字排开，中心间距8米，每台设备的进料口在左、出料口在右，进出料口与机床中心的水平距离各1米。如果按工位中心拉一条直线轨道，首尾两台设备的接口离轨道覆盖边界会多出1米左右；如果改成按"接口连线"排轨道，起点放在第1台设备进料口外侧，终点放在末台设备出料口外侧，轨道长度更贴近实际需要吊取的路径，空跑段也短。

这个演算要说明的是同一件事：接口在哪，轨道就落在哪。跨度够不够用，要用所选轨道类型的单跨上限校一遍——KBK柔性轨道单跨一般不超过10米，刚性轨道可做到14米，铝合金轨道约9米。

三、标准布局方案：干线层加支线层，两层各管一段

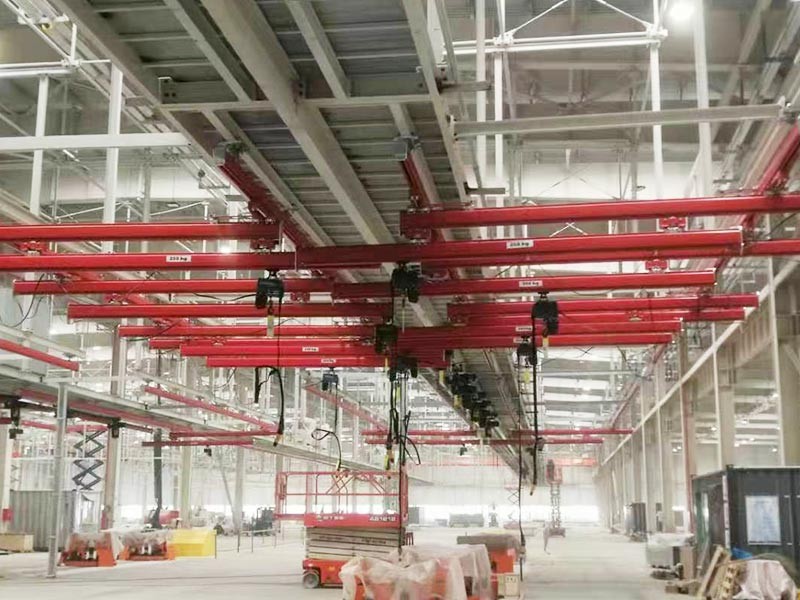

干线层负责跨分区的长距离流转

干线是贯穿若干分区的长轨，承担工序之间、分区之间的长距离输送。它的走向跟着工序路线走，通常一条直线或一条带1到2个转角的折线就够。干线上可以设道岔分口，但道岔只设在流转频率高的位置，低频路径靠人工转运更划算。

支线层负责分区内的到点覆盖

支线从干线分出，覆盖单个工位或相邻几个工位。支线的形态跟着分区内工位排列走：一字排开用直线支轨，围成U形用U形支轨，多个加工岛用群组覆盖。

干线层与支线层怎么衔接？

两种方式：道岔直接分口，或者用转盘转向。道岔省空间、结构简单，但切换要有明确的状态确认；转盘占地略大，适合频繁换向的位置。这些衔接件决定了整套系统的柔性上限，选型时建议和工艺工程师一起把未来几年的品种规划确认一遍，避免半年后新增品种时发现差一个分口方向。越力重工在出图阶段会把每个衔接件与既有屋面梁的位置逐一对齐，避免落点落在梁缝里、后期再补支撑。

四、一个车间分几个区，每个区用一种布局做法

汽车零部件车间的标准布局不是全厂统一一种，而是按物料流分区、每区各用一种做法。下面这张对照表可以直接拿来对着自己的车间过一遍。

这张表有一个共同前提：每个分区的轨道规格按该分区的载荷上限选，不是全厂一个规格。同一车间里机加区重、装配区轻，如果硬用一档规格贯穿，轻载区要跟着承担重载区的成本和自重。

不同分区的载荷区间差别不小。以汽车零部件车间的常见工况看：小件装配和外饰件一般在50kg到200kg之间；发动机、变速箱类总成件在200kg到500kg；毛坯和料框类可达1000kg到2000kg。KBK柔性轨道覆盖125kg到2000kg，刚性轨道覆盖125kg到3000kg，铝合金轨道覆盖50kg到2000kg——按分区上限选型，基本都落在区间内。

五、汽车零部件车间特有的三个约束

多品种混线，轨道怎么预留换型余地？

把支线末端做成可拆装的标准化接口段，长度预留1到2米；吊点按加密间距预留（常规3到4米一档，预留时按2到3米留孔位），未来加支轨时不用重新开孔。换型时只改动支线末端，干线不动。这样车型换代时，改动量被限制在很小范围内，也不会影响其他分区的正常生产。越力重工在汽车零部件类项目里，通常把换型接口做在规划阶段就定好位置，后期加装时和原系统能直接对接。

节拍快的产线，葫芦要配几台？

节拍是分配问题，不是加速度问题。产线按60JPH算，意思是每小时下线60台、平均60秒一台。如果这个节拍由10个工位分担，每个工位平均6秒一个循环，那么单靠一台葫芦跑完全线是不可能的，必须按工位配独立葫芦。

粗算方法是：单次搬运循环时间（取件、移动、放件、返回）乘以该工位一个节拍内的吊运次数，不能超过节拍时间。算下来超出的工位，要么增加一台葫芦并行，要么把该工位的吊运拆成两次、由相邻工位分担。选葫芦的工作级别时，按GB/T 3811-2008《起重机设计规范》的载荷状态分级来定：日运行8小时以上、载荷率60%以上、每天吊运数百次，属于频繁吊运工况，工作级别从A5起步。

地面要跑AGV和叉车，KBK立柱往哪站？

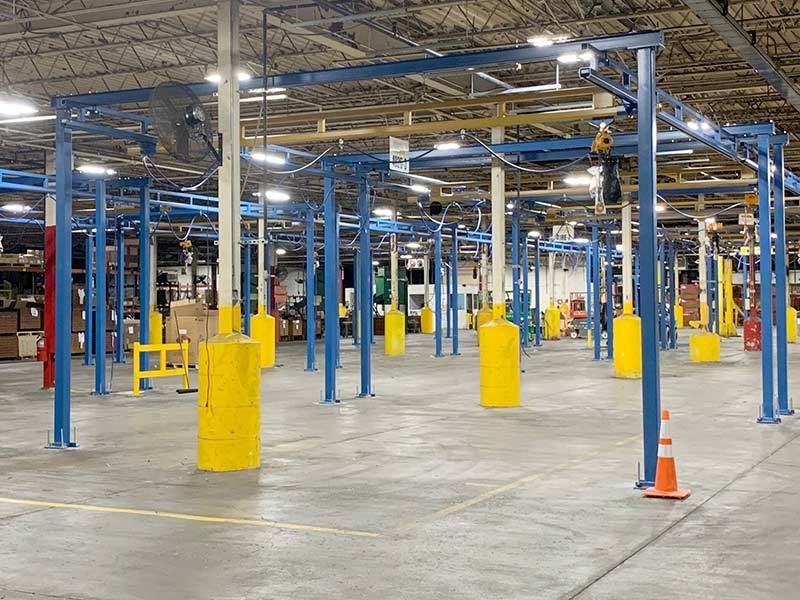

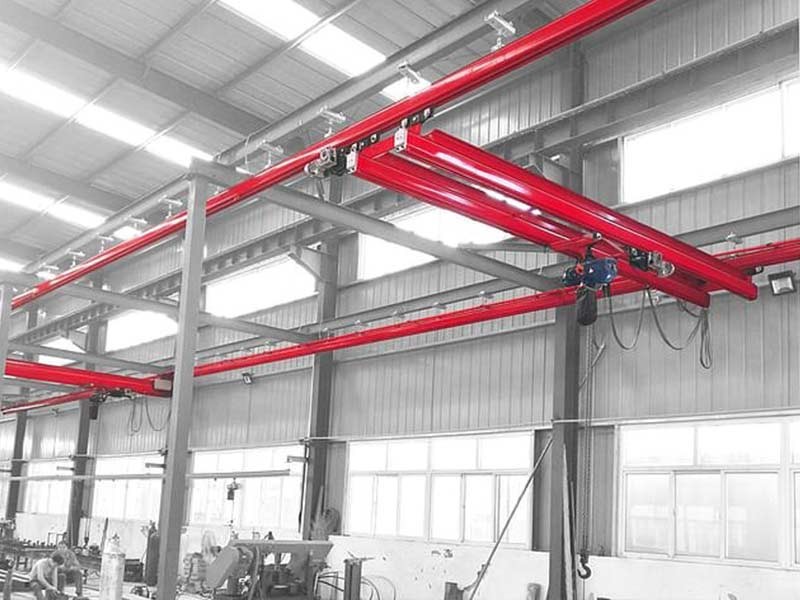

优先用悬挂式，把轨道挂在屋架或专用钢结构上，不占地面；其次壁挂式，挂在立柱侧面。必须用自立式立柱时，立柱落点放在物流通道边线以外，别站在AGV的主通道上。

悬挂式会占用垂直空间：吊挂装置约150mm到300mm，KBK轨道截面约180mm到220mm，葫芦死高度标准型约500mm到800mm、紧凑型约300mm到500mm，三段加起来系统垂直占用约0.63米到1.32米。算起升高度时要把这一段扣掉，不能拿厂房净空直接当起升高度。设备运动部分与人员出入区的净距，按GB 6067.1-2010《起重机械安全规程 第1部分：总则》校核。

六、布局是否合理，用三个判据校核

判据一：每个进出料接口，是不是都在覆盖范围内？

把需要起吊的点逐个标号，逐一核对是否落在轨道小车可达范围内。只要有一个接口落在覆盖外，就等于留了一处人工搬运环节。这一条要排在另外两条之前查。

判据二：葫芦和吊物，路径会不会互相打架？

两处要看：同一段轨道上多台葫芦之间要留间距，间距按吊物外廓尺寸加安全距离核算；不同走向的轨道在交叉处，要么设道岔切换、要么做成错层，不能直接叠在一起让吊物互相穿越。

判据三：单次搬运时间，压不压得进节拍？

把单次搬运时间拆成起升、运行、下降、返回四段，加起来跟节拍时间比。压不进节拍的工位，就是需要调整的工位。调整手段有三个：加葫芦并行、缩短行程（把轨道落点往接口靠）、提高运行速度。顺序上先看行程，再看葫芦数量，之后再考虑提速——提速会同时抬高成本和后期维护强度。

七、布局里容易吃亏的五处

• 按工位中心布轨道：接口落在覆盖外，人工搬运量反而变大

• 全车间只画一种布局：机加区和装配区的需求不同，一种做法必然有一头迁就

• 忘了预留换型接口：车型一换，支线要重新开孔，还得停线

• 立柱落在物流通道上：装完才发现挡了AGV，只能移柱重锚

• 葫芦数量按工位数拍：台数应按节拍和单工位吊次算，不是工位几个就配几台

越力重工在汽车零部件类项目的做法是先测绘再定分区：把工位清单按起重量重新排一遍序，把每个进出料口的位置量出来，再划分区、排轨道。轨道型材用国标Q235B结构钢（GB/T 700-2006）冷轧成型，表面做抛丸和喷塑处理，轨道自重约18kg/m。

八、三个数字记住汽车零部件车间的布局顺序

汽车零部件车间KBK布局的核心，浓缩成三个数字：

• 3到5个分区：按物料流把车间分区，每个分区用一种布局做法

• 2层网络：跨分区干线层＋分区内支线层

• 3个判据：覆盖无盲区、路径不交叉、单次搬运时间不超过节拍

四条参数一并记住：柔性KBK载荷125kg到2000kg、单跨不超过10米；刚性KBK载荷125kg到3000kg、单跨可到14米；铝合金KBK载荷50kg到2000kg、单跨约9米；常规转弯半径按1.5米计，标准弯轨可到800mm。

顺序不能颠倒：先画工序路线和接口点，再分区，再排干线支线，再把葫芦数量定下来。布局定错要拆改，改起来比设计起来贵得多。越力重工的轨道框架提供5年质保，服务网络铺到27个省的36处网点；核心技术团队的KBK经验从2003年起算，累计超过21年——这套服务半径对分期投产、跨厂区布点的汽车零部件企业比较实用。
